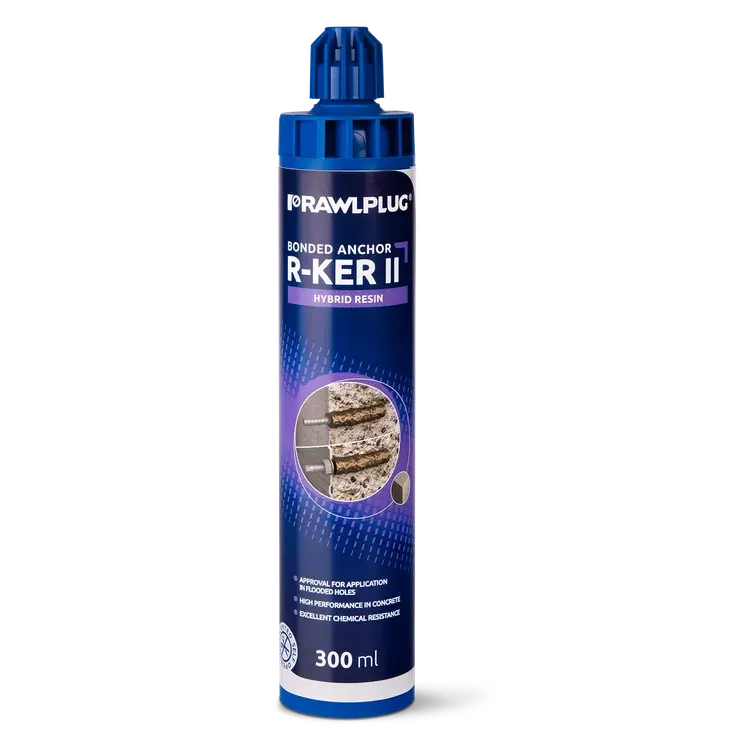

Kotva chemická hybridná, 300 ml RAWLPLUG

Hybridná chemická kotva do popraskaného aj zdravého betónu

R-KER-II je injektážna hybridná malta na lepené kotvenie v betóne. Do vyvŕtaného a vyčisteného otvoru sa vstrekne malta, vloží sa do nej závitová tyč, puzdro s vnútorným závitom alebo betonársky prút a po vytvrdnutí drží spoj po celej hĺbke otvoru.

Na čo sa používa hybridná kotva

• kotvenie závitových tyčí M8 až M30 v betóne
• kotvenie puzdier s vnútorným závitom M6 až M16
• dodatočné kotvenie betonárskej výstuže od priemeru 8 do 32 mm
• kotvenie v betóne, ktorý je popraskaný ťahom, aj v neporušenom betóne
• kotvenie do stropu a nad hlavu, nielen nadol a do steny
• spoje navrhnuté na seizmické zaťaženie

Prečo práve túto kotvu

• Aj do popraskaného betónu: posúdenie pokrýva popraskaný aj neporušený betón, čo polyesterové malty nemajú.
• Nad hlavu bez obáv: smie sa osádzať nadol, vodorovne aj smerom nahor.
• Široký teplotný rozsah: hotový spoj má podľa zvoleného návrhu rozsah až do +120 °C krátkodobo.
• Pracuje od mrazu: osádza sa pri teplote podkladu od −5 °C do +40 °C.
• Zvládne aj mokrý otvor: suchý, vlhký aj vodou zaplavený otvor.
• Nehorľavá: vytvrdnutá malta je zatriedená do najvyššej triedy reakcie na oheň.

Na čo si dať pozor

• Otvor treba poriadne vyčistiť: otvor sa štyrikrát vyfúka pumpičkou, štyrikrát vykefuje drôtenou kefou a znova štyrikrát vyfúka. Druhá možnosť je vŕtať dutým vrtákom s odsávaním.
• Malta musí byť temperovaná: kartuša má mať pri osádzaní od +5 °C do +25 °C.
• Času na prácu je málo: pri podklade +20 °C ostáva na osadenie asi 2,5 minúty a zaťažiť sa spoj smie po 45 minútach; pri −5 °C je na prácu 40 minút, ale tvrdnutie trvá 24 hodín.
• V mokrom dvojnásobok: vo vlhkom podklade a v zaplavenom otvore treba čas tvrdnutia zdvojnásobiť.
• Iba do betónu: posúdenie platí pre betón, nie pre tehlové a dutinové murivo.
• Tip z praxe: prvé stlačenie pištole vytlačte nabok, kým nemá malta rovnomernú farbu, a vstrekujte od dna otvoru smerom von, aby v ňom nezostal vzduch.
• Nosnosť patrí statikovi: hodnoty platia pre podmienky uvedené v európskom technickom posúdení, zaťaženie pre konkrétny podklad, rozmer a hĺbku kotvy musí navrhnúť projektant.

Technické zhrnutie

Injektážna hybridná malta, posudzovaná pod názvom R-KER-II. Podklad: vystužený aj nevystužený betón obyčajnej hmotnosti bez vlákien triedy C20/25 až C50/60 podľa EN 206, popraskaný aj nepopraskaný.

Závitové tyče M8 až M30, puzdrá s vnútorným závitom M6/Ø10 až M16/Ø24, betonárska výstuž Ø8 až Ø32. Kotevná hĺbka od 60 mm (M8) do 600 mm (M30), hĺbka otvoru h0 = hef + 5 mm, minimálna hrúbka dosky hef + 30 mm a aspoň 100 mm.

Seizmická kategória C1 pre M8 až M30, C2 pre M12 až M20. Reakcia na oheň trieda A1.

Teplota podkladu pri osádzaní −5 °C až +40 °C, teplota malty +5 °C až +25 °C. Čas spracovania a tvrdnutia: −5 °C 40 minút a 24 hodín, +20 °C 2,5 minúty a 45 minút, +40 °C 1,5 minúty a 30 minút.

Prevádzková teplota podľa návrhu −40 °C až +40 °C, −40 °C až +80 °C alebo −40 °C až +120 °C.

Smer osádzania nadol, vodorovne aj nahor; otvory vŕtané príklepovo alebo dutým vrtákom s odsávaním; suchý, vlhký aj zaplavený otvor. Návrh podľa EN 1992-4 a EOTA TR 055. Zdroj: ETA-21/0242 z 30. 12. 2024, vydal Instytut Techniki Budowlanej.
